cad畫好的圖片怎么導出來_cad怎么出jpg圖

cad畫好的圖片怎么導出來_cad怎么出jpg圖

更新時間：2020-12-04 文章編輯：愛純凈 信息來源：網絡 閱讀次數：次

cad是一種計算機輔助設計軟件,許多專業人員可依靠它來創建精確的 2D 和 3D 圖形。有些剛接觸的win7純凈版64位用戶來說，還不太了解cad畫好的圖片怎么導出來。 接下來跟著愛純凈了解下cad怎么出jpg圖的相關內容吧！

cad出圖的詳細圖文教程：

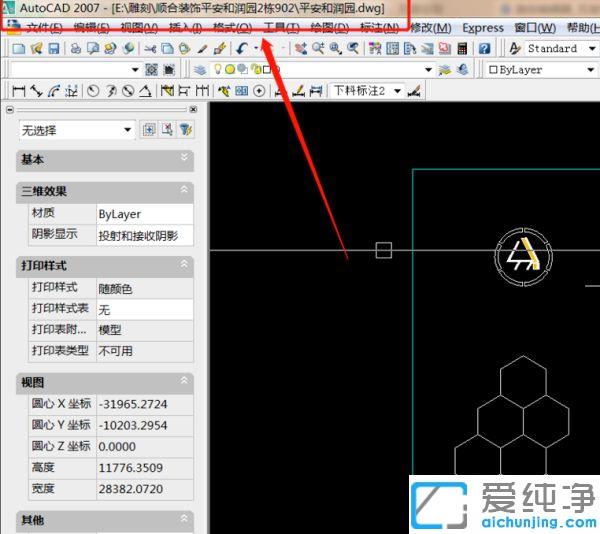

第一步：首先使用【CAD軟件】打開已經畫好的圖片。

cad畫好的圖片怎么導出來_cad怎么出jpg圖

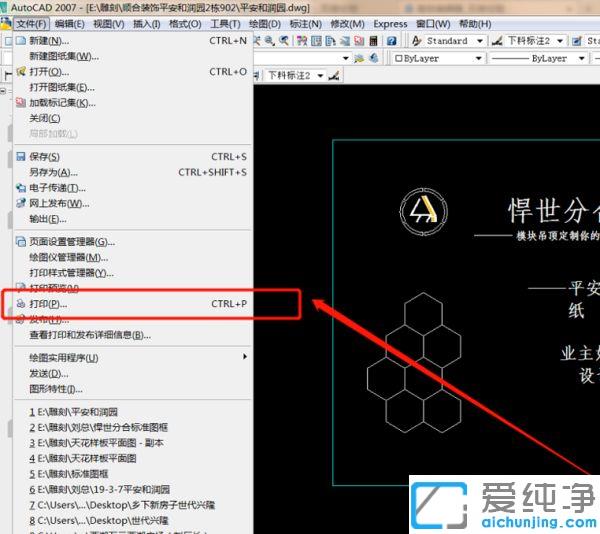

第二步：在cad主界面中，單擊左上角菜單欄中的【文件】，下拉項中選擇【打印】。

cad畫好的圖片怎么導出來_cad怎么出jpg圖

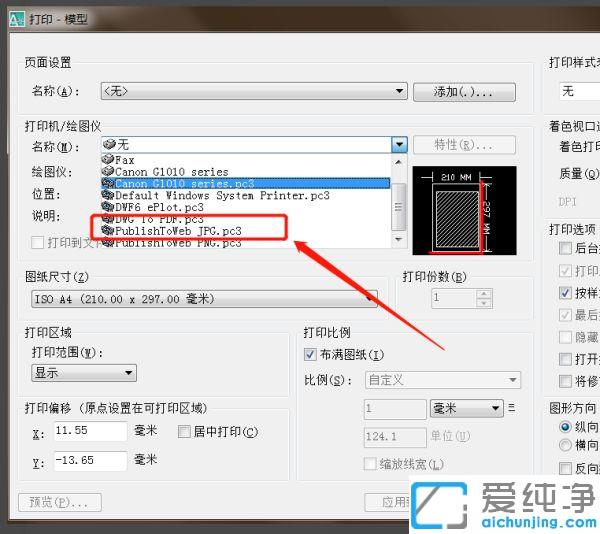

第三步：彈出【打印-模型】窗口，【打印機/繪圖儀】名稱的下拉項中選擇【jpg.pc3】。

cad畫好的圖片怎么導出來_cad怎么出jpg圖

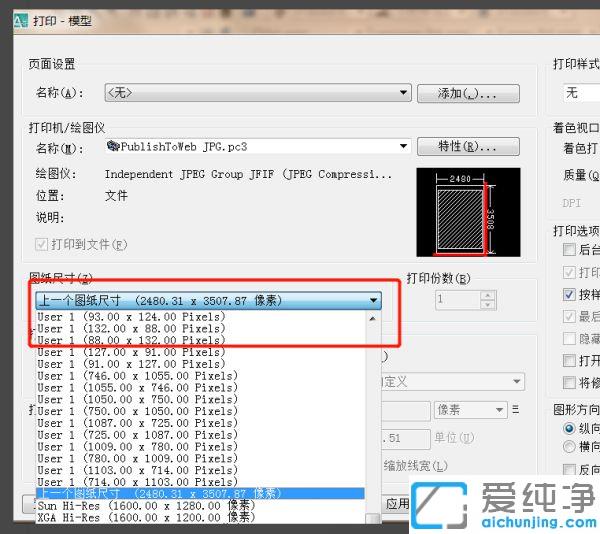

第四步：在當前界面，再選擇你想導出jpg格式的大小尺寸。

cad畫好的圖片怎么導出來_cad怎么出jpg圖

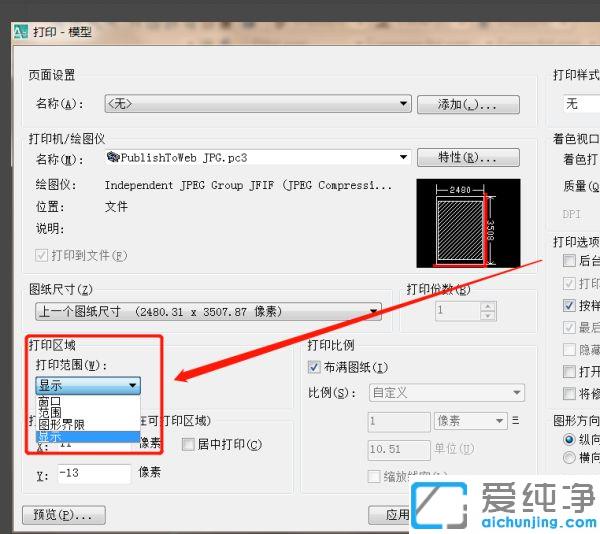

第五步：在【打印區域】下方的【打印范圍】，用窗口把你所需要導出圖片的內容框選出來，再點擊下面的【確定】。

cad畫好的圖片怎么導出來_cad怎么出jpg圖

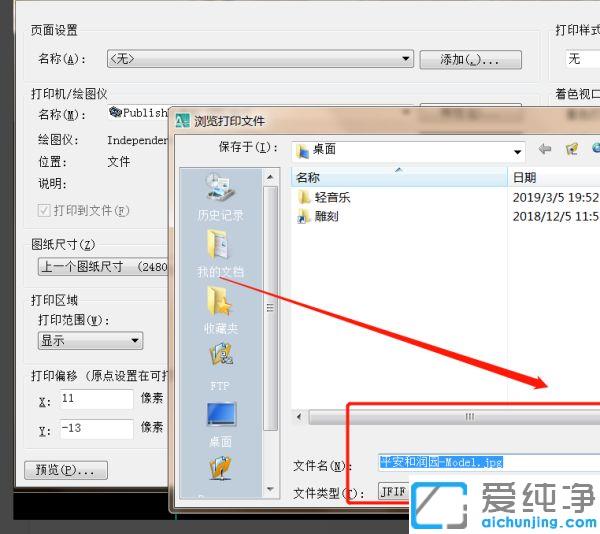

第六步：彈出下圖保存頁面，選擇好所需要文件儲存的名字與路徑，點【確定】，就可以把畫好的圖片導出去。

cad畫好的圖片怎么導出來_cad怎么出jpg圖

以上就是cad畫好的圖片怎么導出來的全部?jī)?nèi)容了。更多win7純凈版軟件教程關注愛純凈官網。
